产品简介
各种材质不同型号的板框
产品详情
技术特征
1、适用于各种悬浮液的间歇式固液分离
2、进料洗涤压力:0.2--1.0Mpa
3、操作方式：手动、机械、液压自动保压、程控全自动4、板框材质：铸铁、增强聚丙烯、合成橡胶
机械说明

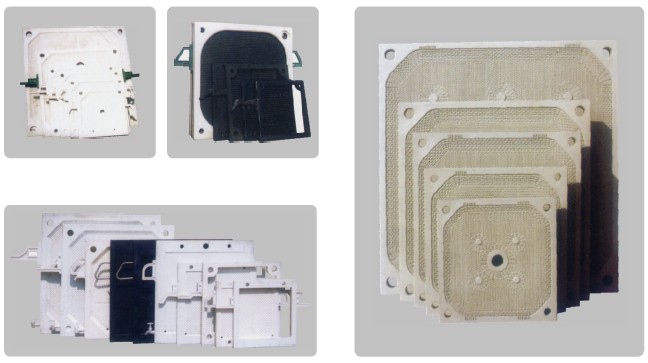

各种材质不同型号的板框
基础安装尺寸
| 项目 | SLH0.5 | SLH1 SLH1N | SLH2 SLH2N | SLH4 SLH4N | SLH6 SLH6N | SLH8 SLH8N | SLH10 SLH10N | SLH15 SLH25N | SLH20 SLH20N | SLH30 SLH30N |
| 2全容积(m ) | 0.5 | 1 | 2 | 4 | 6 | 8 | 10 | 15 | 20 | 30 |
| 支座中心距D （mm） | 1062 | 1456 | 1883 | 2142 | 2438 | 2633 | 2826 | 3275 | 3597 | 4390 |
| 支座孔径n-d（mm） | 4-Φ20 | 4-Φ20 | 4-Φ20 | 4-Φ20 | 4-Φ20 | 4-Φ30 | 4-Φ30 | 4-Φ30 | 4-Φ30 | 8-Φ25 |
| 支座至筒盖高L（mm） | 210 | 250 | 250 | 370 | 370 | 400 | 400 | 500 | 500 | 320 |
| 进料口尺寸A（mm） | Φ300 | Φ350 | Φ350 | Φ500 | Φ500 | Φ600 | Φ600 | Φ600 | Φ600 | Φ600 |
| 出料口尺寸B（mm） | Φ225 | Φ280 | Φ280 | Φ400 | Φ400 | Φ400 | Φ400 | Φ400 | Φ400 | Φ500 |
| 筒体高度h（mm） | 1360 | 1775 | 2345 | 2830 | 3300 | 3715 | 4030 | 4800 | 5100 | 5467 |
| 外形尺寸D(mm) | Φ1150 | Φ1456 | Φ1816 | Φ2260 | Φ2540 | Φ2815 | Φ3020 | Φ3500 | Φ3760 | Φ4330 |
| 总高H（mm） | 2310 | 2960 | 3540 | 4100 | 4750 | 4900 | 5200 | 6450 | 6820 | 8230 |
| 设备自重(kg) | 900 | 1235 | 1550 | 2735 | 3160 | 3925 | 5400 | 7800 | 9800 | 11800 |
